Continuando o artigo de semana passada, hoje abordaremos a estrutura das asas. As asas são compostas de:
LONGARINAS
São os principais elementos estruturais da asa e resistem à esforços de flexão. São as longarinas que absorvem as tensões impostas nas asas.
TIRANTES
Elemento presente apenas em asas de telas, é um conjunto de cabos de aço esticados em diagonal, suportanto esforços de tração.
NERVURAS
São os elementos que dão formato aerodinâmico as asas, transmitem os esforços sofridos para as longarinas.

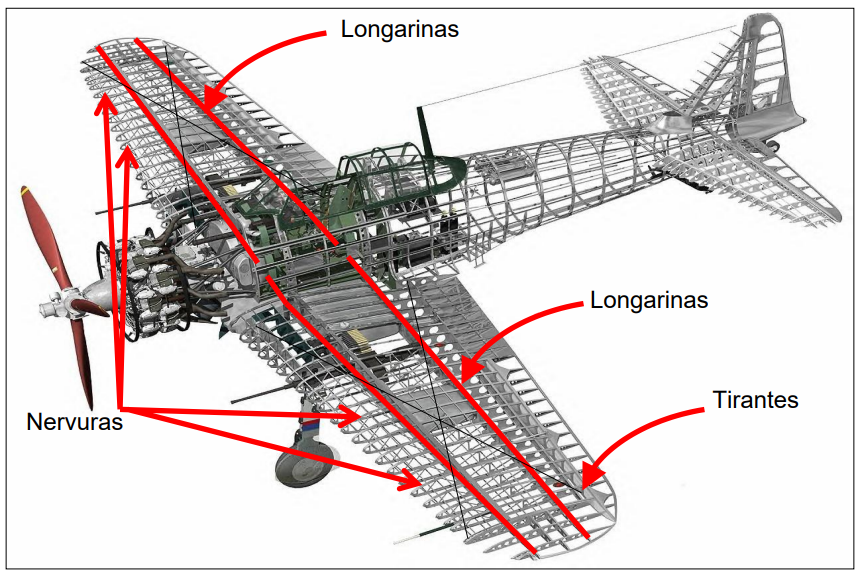

Na figura abaixo podemos observar as estruturas destacadas das asas.

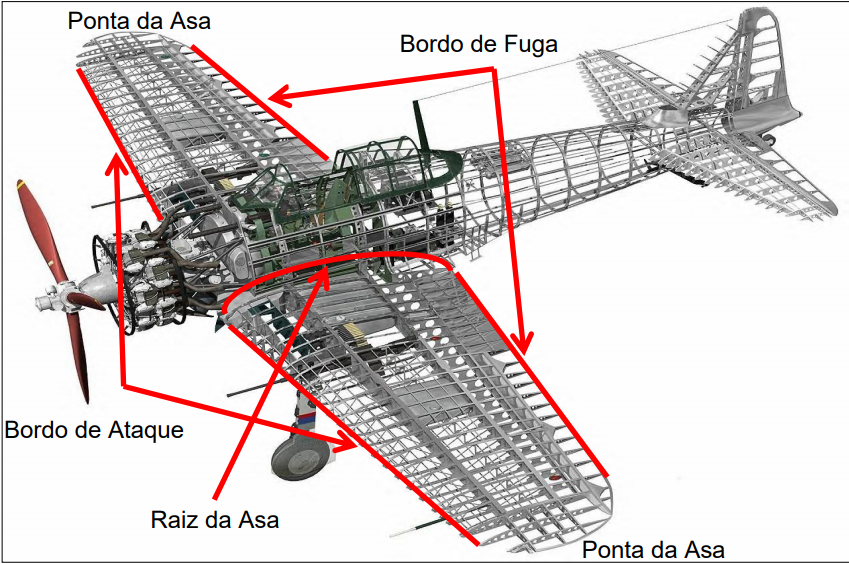

Alguns elementos das asas podem ser destacados:
BORDO DE ATAQUE: parte dianteira da asa
BORDO DE FUGA: parte traseira da asa

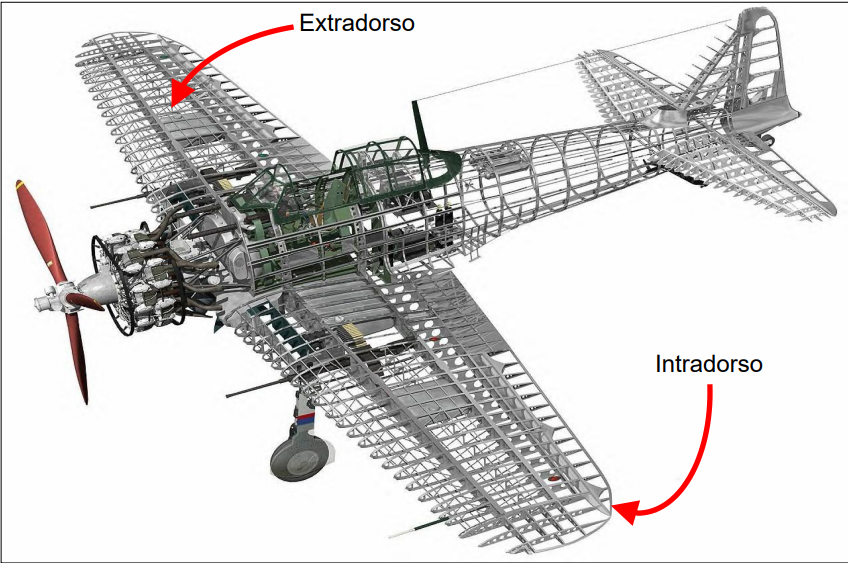

EXTRADORSO OU DORSO: parte superior da asa
INTRADORSO OU VENTRE: parte inferior da asa
CORDA: linha reta entre o bordo de ataque e o bordo de fuga
PONTA DA ASA: extremidade lateral da asa
RAIZ DA ASA: união entre a asa e a fuselagem
ENVERGADURA: distância de uma ponta a outra da asa
GUSTAVO HENRIQUE JANSEN
Instrutor de Voo
